上?？Ｔ春颖痹O(shè)計院-周升錄 李超  著

自2019年12月發現新冠疫情到現在已經一年了，在這一年當中，全國各大小醫院均加強了傳染病的救治能力——建設新的院區或改造現有院區。改造現有院區速度較快、成本較低，被很多醫院采納。本文結合“阜城縣人民醫院傳染病救治能力提升項目”闡述了結構專業在本項目改造過程中的設計要點。

一、工程概況

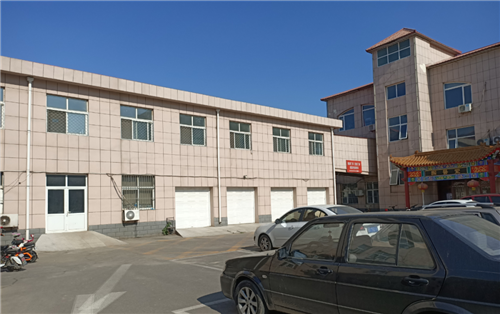

本項目包括兩個單體：門診樓和綜合樓。兩個單體均為磚混結構，均無地下室，兩個單體通過設在二層的7米跨鋼連廊連接。門診樓三層（局部四層），建造年代為1993年，二層及三層改造為傳染病房，二層、三層南側和東側擴建污物走廊；綜合樓二層（局部三層），建造年代為2007年，一層改造為發熱門診，二層改造為傳染病房，三層改造為傳染病房(二層的范圍加蓋成三層)，東側擴建污物走廊及病床梯；鋼連廊拆除，局部補建三層，將兩個單體三層均連通，在綜合樓一側設100mm寬的變形縫?，F(xiàn)場如下圖所示：

二、設計要點

根據現場情況、原設計圖和檢測報告，我們采用PKPK系列的”砌體及底框結構鑒定加固”程序?qū)蓷潣欠謩e進行了整體計算，對承載力不夠的墻進行了雙面混凝土面層加固，對承載力不夠的梁進行了粘貼碳纖維加固，對于局壓不滿足的梁支座增設了混凝土梁墊，除此之外，還有下面幾個加固要點，供同類工程參考。

1. 結構體系

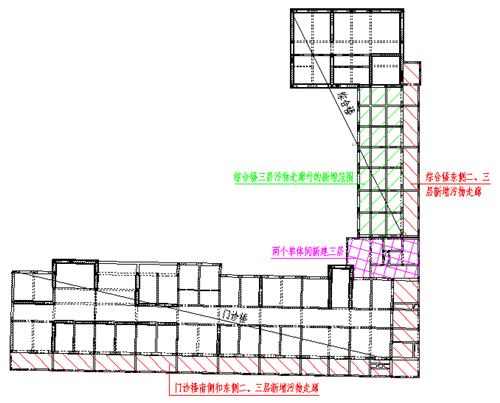

本項目新增面積為門診樓南側和東側及綜合樓東側的污物走廊、兩個單體連接處、新增的第三層。如果新增面積選用鋼框架結構體系，新增部分不用植筋，建造起來比較方便，但是新增部分與原有建筑的連接有很多問題，門診樓和綜合樓東側的新增污物走廊緊鄰馬路，沒有立雙排鋼柱的空間，兩個單體連接處尺寸較小(南北向最長處6.6米)、建筑功能主要是樓梯和走廊、平面上還不是一個矩形（西南角需要避讓門診樓的原有樓梯），新增的第三層鋼柱柱腳很難滿足抗震規范要求的錨固要求。經過討論，最后決定新增的三處均采用與原結構體系相同的磚混結構建造，僅綜合樓新增第三層的屋面采用輕鋼屋面（輕鋼屋面重量較輕，對原有基礎影響較?。Ｐ略龇秶Y(jié)構布置詳見下圖。

2. 增加抗震內墻

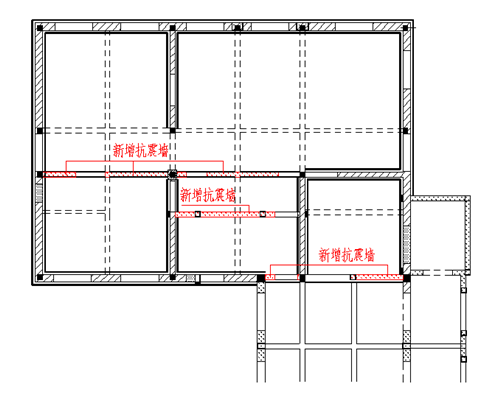

綜合樓北部東西向內墻較少，不滿足《建筑抗震設計規范 》第7.1.7條的要求，在一至三層均增加抗震內墻如下圖所示。

3. 托墻轉換

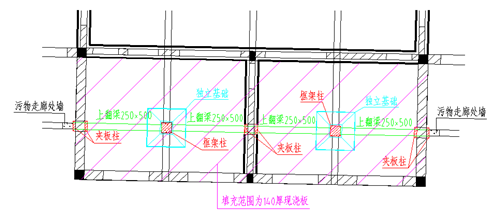

門診樓南側局部原有一層的中藥藥膳房，各房間均為古樸的中式裝修風格，甲方強調藥膳很受歡迎，不能挪地方，一定要保留。二、三層新增的污物走廊外墻需要砌到藥膳房的屋面板上。經過反復試算，采用了托墻轉換的辦法。在原有砌體墻處增設3個夾板柱；為了增加托換的安全度，在不影響使用的位置增設2根框架柱，柱下新增獨立基礎；在5根柱的頂部設托梁支撐二、三層污物走廊的外墻；將原有預制板屋頂改為現澆混凝土板并加厚，詳見下圖。

4. 新增電梯

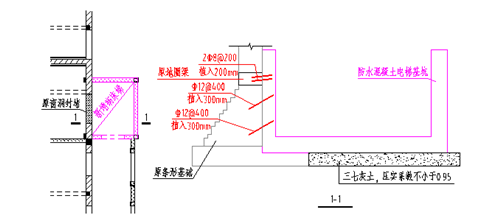

綜合樓東側新增病床梯，由于東側緊鄰馬路，病床梯需要緊貼綜合樓外墻設置，電梯基坑與原有外墻條基發生碰撞，如果將原有條基拆除、在電梯基坑以下以新建條基，施工難度比較大，上面為預制樓板，安全不易保證，經過比較，最后將電梯移到正對原有窗洞口的位置，從而減少并分散對原有直接傳力外墻基礎的影響，并通過植筋的方式將新增混凝土基坑與原有條基連成整體，共同受力，詳見下圖。

5. 新增屋頂

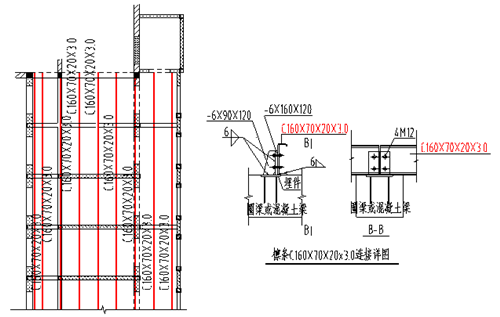

阜城當?shù)赜泻芏嗌a(chǎn)夾芯彩鋼板的工廠，由于就地取材造價低廉，被當?shù)氐暮芏嘟ㄖ捎?，入鄉隨俗，我們?cè)诰C合樓的新增三層頂也采用了夾芯彩鋼板輕鋼屋面，屋面檁條為C形卷邊冷彎薄壁型鋼，結構布置如下圖所示。

三、設計小結

相對于新建項目，加固改造項目更復雜，除了要考慮現行規范外，還要考慮現場的實際情況、加固方案的可操作性、改造過程中的安全性等，所以在做加固改造項目的設計時，一定要認真勘查現場、一定要盡量搜集原有圖紙等設計資料、一定要有正規的檢測報告、最好做到就地取材，只有這樣才能做出安全合理、造價合適的接地氣加固設計。
